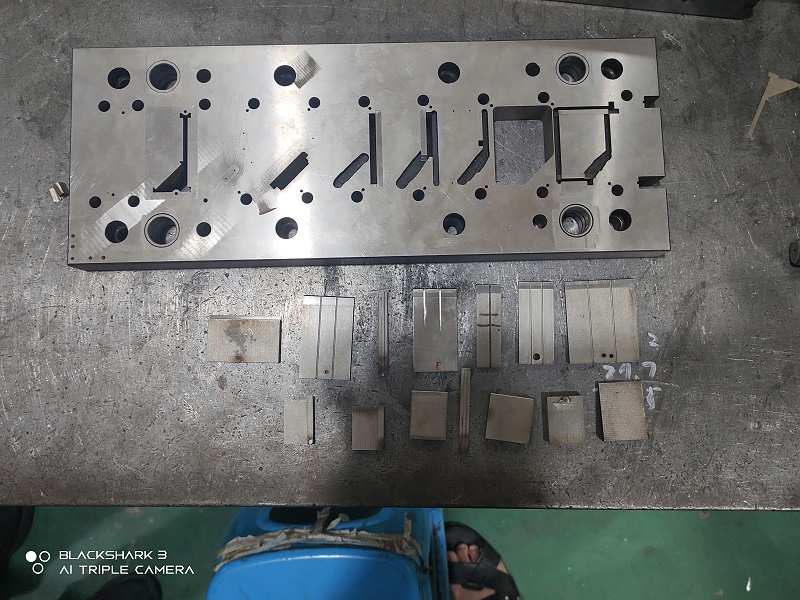

五金冲压模具的变形要如何处理?

有些五金冲压模具选材和钢的材质都很好，往往因为模具结构设计不合理，如薄边、尖角、沟槽、突变的台阶、厚薄悬殊等，造成五金冲压模具热处理后变形较大。 1．变形的原因
由于模具各处厚薄不均或存在尖锐圆角，因此在淬火时引起模具各部位之间的热应力和组织应力的不同，从而导致各部位体积膨胀的不同，使模具淬火后产生变形。
2．预防措施
设计五金冲压模具时，在满足实际生产需要的情况下，应尽量减少模具厚薄悬殊、结构不对称，在模具的厚薄交界处，尽可能采用平滑过渡等结构设计。根据模具的变形规律预留加工余量，在淬火后不致于因为模具变形而使模具报废。对形状特别复杂的模具，为使淬火时冷却均匀，可采用组合结构。 在工厂经常发现，一些形状复杂、精度要求高的模具，在热处理后变形较大，经认真调查后发现，五金模具模具在机械加工和最后热处理阶段未进行任何预先热处理
1．变形原因
机械加工过程中的残余应力和淬火后的应力叠加，增大了模具热处理后的变形。
2．预防措施
（1）粗加工后、半精加工前应进行一次去应力退火，即（630-680）℃×（3-4）h炉冷至500℃以下出炉空冷，也可采用400℃×（2-3）h去应力处理。
（2）降低淬火温度，减少淬火后的残余应力。
（3）采用淬油170oC出油空冷（分级淬火）。
（4）采用等温淬火工艺可减少淬火残余应力。
采用以上措施可使模具淬火后残余应力减少，模具变形较小。 锐硕拥有7项专利技术的锐硕经过不断提升，得到业内厂家一致认可，需要了解更多欢迎咨询：18927415118 公司网址： http://www.szrswj.com/
